Mi az úszókapu?
Az úszókapu egy olyan tolókapu, ahol a talajszinten nincs lefektetett sín. A kapu egy, a kapunyílás mellett épített betontönkhöz rögzített két darab masszív görgõcsoporton gördül a kapu aljára hegesztett "C" sín közbeiktatásával. Az úszókapu a hagyományos tolókapuval szemben számos elõnnyel bír: nincs sín, amin át kell mindig döcceni, télen nem kell a jégtõl, hótól megtisztítani, gördülékenyebben, halkabban mûködik. Nem kell végig sávalapot készíteni szemben a hagyományos tolókapukkal. Egyetlen hátránya, hogy a nyitáshoz hosszabb helyre van szükség. Ahol ez nem okoz problémát, mindenképpen célszerû úszókaput használni.
SZERELÉSI TANÁCSOKÉRT GÖRGESSEN LEJJEBB!
|
|

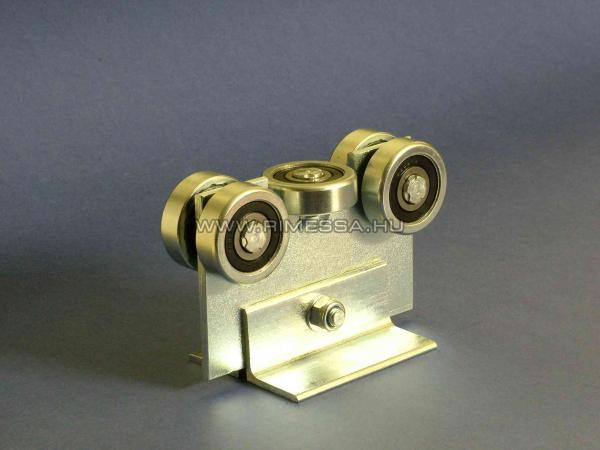

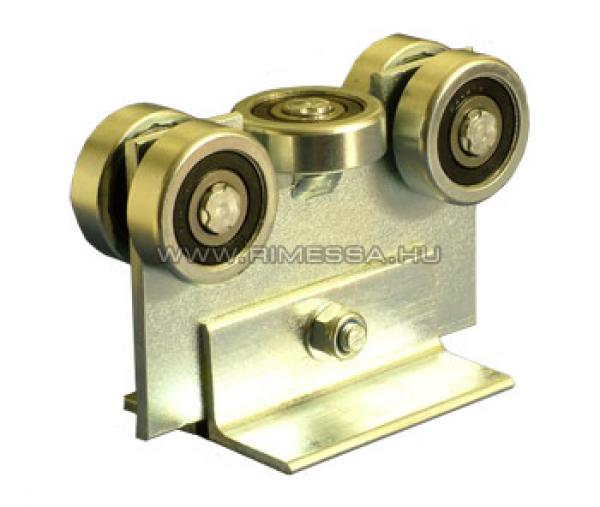

| G20 ÚSZÓKAPU GÖRGÕ |
|
• Görgõcsoport C60 profilhoz
• 4+1 csapágy, önbeálló
• szögvas talppal
• max 800 kg kaputömegig |
| BŐVEBB INFO» |
|
|
|
G20 görgõcsoportunk a legkisebb 5 csapágyas görgõrendszer a C60 profilokhoz kínált görgõk közül. 4 függõleges teherviselõ és 1 középsõ megvezetõ görgõvel rendelkezik. Függõleges teherbírása 800 KP, vízszintes teherbírása 150 KP. A rozsdamentes görgõk és a horganyzott talprendszer hosszú élettartamot biztosít. Önbeálló kivitel, megkönnyítve a kapu mûködését. |
VISSZAZÁR X
|
 |
|
|

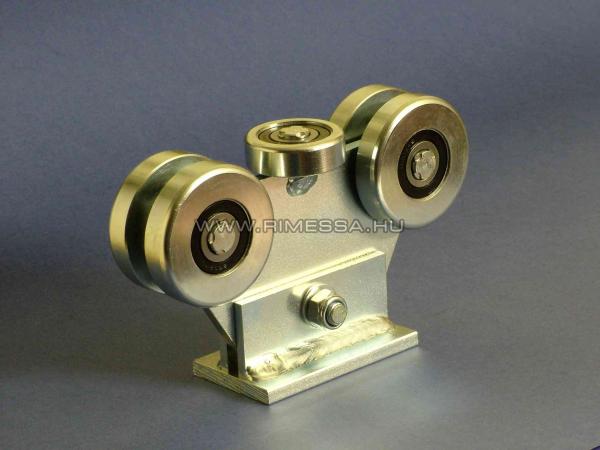

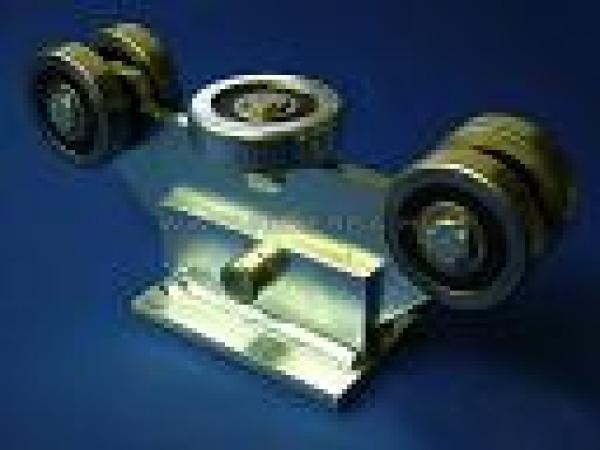

| G4 ÚSZÓKAPU GÖRGÕ |
|
• Görgõcsoport C60 profilhoz
• 4+1 csapágy, önbeálló
• hegesztett talppal
• max 1000 kg kaputömegig |
| BŐVEBB INFO» |
|
|
|
G4 görgõcsoportunk a legnépszerûbb görgõrendszer a C60 profilokhoz kínált görgõk közül. 4 függõleges teherviselõ és 1 középsõ megvezetõ görgõvel rendelkezik. Függõleges teherbírása 1000 KP, vízszintes teherbírása 250 KP. A rozsdamentes görgõk és a horganyzott talprendszer hosszú élettartamot biztosít. Önbeálló kivitel, megkönnyítve a kapu mûködését.
Opcióként rendelhetõek:
|
G4 úszókapu görgõ furatos talppal
|
 |
|
G4 úszókapu görgõ állítható talppal
|
 |
|
VISSZAZÁR X
|
|
|
|

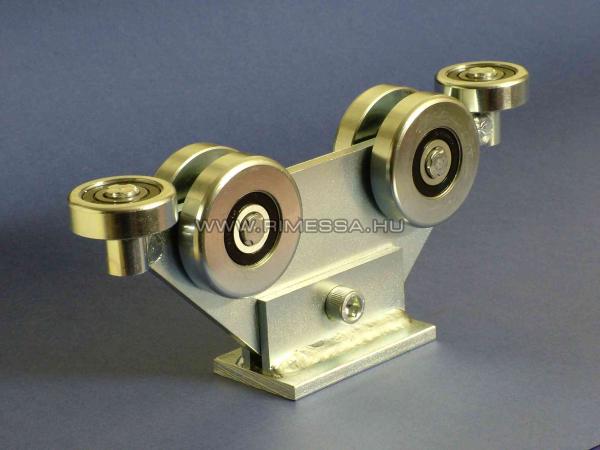

| G6 ÚSZÓKAPU GÖRGÕ |
|
• Görgõcsoport C60 profilhoz
• 4+2 csapágy, önbeálló
• hegesztett talppal
• max 1000 kg kaputömegig |
| BŐVEBB INFO» |
|
|
|
G6 görgõcsoportunk a legnagyobb görgõrendszer a C60 profilokhoz kínált görgõk közül. 4 függõleges teherviselõ és 2 szélsõ megvezetõ görgõvel rendelkezik. Függõleges teherbírása 1000 KP, vízszintes teherbírása 500 KP. A rozsdamentes görgõk és a horganyzott talprendszer hosszú élettartamot biztosít. Önbeálló kivitel, megkönnyítve a kapu mûködését.
Opcióként rendelhetõek:
|
G6 úszókapu görgõ furatos talppal
|
 |
|
G6 görgõcsoport állítható talppal
|
 |
|
VISSZAZÁR X
|
|
|
|

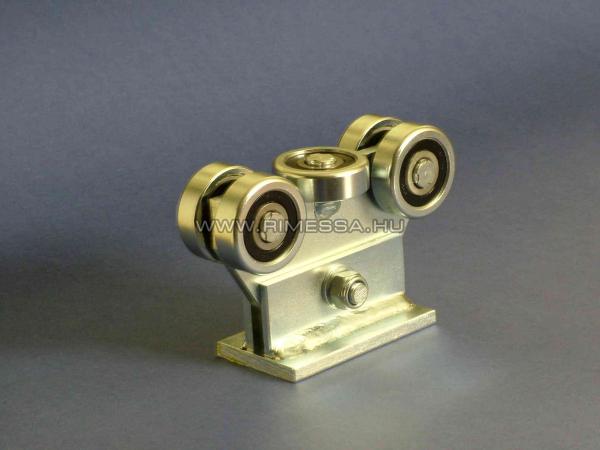

| G8 ÚSZÓKAPU GÖRGÕ |
|
• Görgõcsoport C80 profilhoz
• 4+1 csapágy, önbeálló
• hegesztett talppal
• max 1400 kg kaputömegig |
| BŐVEBB INFO» |
|
|
|
G8 görgõcsoportunk a kisebb görgõrendszer a C80 profilokhoz kínált görgõk közül. 4 függõleges teherviselõ és 1 középsõ megvezetõ görgõvel rendelkezik. Függõleges teherbírása 1400 KP, vízszintes teherbírása 250 KP. A rozsdamentes görgõk és a horganyzott talprendszer hosszú élettartamot biztosít. Önbeálló kivitel, megkönnyítve a kapu mûködését.
Opcióként rendelhetõek:
|
G8 úszókapu görgõ furatos talppal
|
 |
|
G8 úszókapu görgõ állítható talppal
|
 |
|
VISSZAZÁR X
|
|
|
|

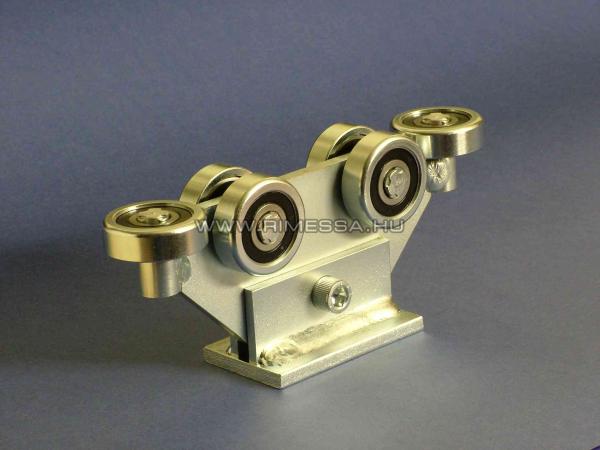

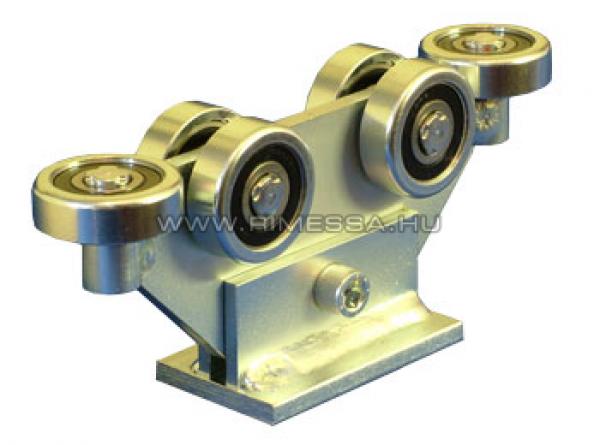

| G9 ÚSZÓKAPU GÖRGÕ |
|
• Görgõcsoport C80 profilhoz
• 4+2 csapágy, önbeálló
• hegesztett talppal
• max 1400 kg kaputömegig |
| BŐVEBB INFO» |
|
|
|
G9 görgõcsoportunk a nagyobb görgõrendszer a C80 profilokhoz kínált görgõk közül. 4 függõleges teherviselõ és 2 szélsõ megvezetõ görgõvel rendelkezik. Függõleges teherbírása 1400 KP, vízszintes teherbírása 500 KP. A rozsdamentes görgõk és a horganyzott talprendszer hosszú élettartamot biztosít. Önbeálló kivitel, megkönnyítve a kapu mûködését.
Opcióként rendelhetõek:
|
G9 úszókapu görgõ furatos talppal
|
 |
|
G9 úszókapu görgõ állítható talppal
|
 |
|
VISSZAZÁR X
|
|
|
|

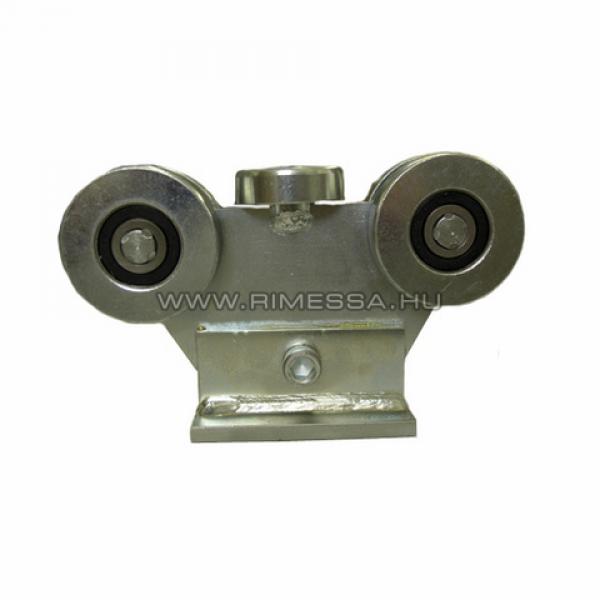

| G11/5 ÚSZÓKAPU GÖRGÕ |
|
• Görgõcsoport C65 profilhoz
• 4+1 csapágy, önbeálló
• hegesztett talppal
• max 1000 kg kaputömegig |
| BŐVEBB INFO» |
|
|
|
G11/5 görgõcsoportunk a kisebbik görgõrendszer a C65 profilokhoz kínált görgõk közül. 4 függõleges teherviselõ és 1 középsõ megvezetõ görgõvel rendelkezik. Függõleges teherbírása 1000 KP, vízszintes teherbírása 200 KP. A rozsdamentes görgõk és a horganyzott talprendszer hosszú élettartamot biztosít. Önbeálló kivitel, megkönnyítve a kapu mûködését.
Opcióként rendelhetõek:
| G11/5 úszókapu görgõ furatos talppal |
|
| G11/5 úszókapu görgõ állítható talppal |
|
|
VISSZAZÁR X
|
Szerelési tanácsok:
A beton alap elkészítése elõtt el kell dönteni, hogy a görgõcsoportok távolsága (B) mekkora legyen, és hogyan kívánjuk rögzíteni a görgõket. Ha felfutó görgõt alkalmazunk, akkor a belsõ görgõ középvonalának távolsága a kapu nyílás szélétõl min. 16 vagy 22 cm-re legyen attól függõen, hogy a görgõcsoport közepén, vagy két végén van a támasztó görgõ. Felfutó görgõ nélkül ez a távolság 6 cm-rel kisebb lehet.
A normál talppal szerelt görgõket hegesztéssel lehet rögzíteni, ezért a betonba be kell ágyazni egy megfelelõen kialakított, erõs vastartót, amelynél a hegesztési felületek a beton szintjében vannak. A hegesztési helyek vastagsága min. 6mm legyen és a felületük legyen nagyobb a talpak méreténél.
Talp méretek: G10 görgõ 87x60 mm
G20 görgõ 100x86 mm
Összes többi görgõ normál talppal 104x60 mm
Állítható talp: 160x80 mm
Állítható talpnál a hegesztésen kívül egyszerû és jó megoldás, ha a talp alsó részére praclikat hegesztünk és betonozáskor a betonba ágyazzuk. A praclik hossza min. 30cm legyen.
Furatos talppal való rendelés esetén a görgõk dûbelekkel rögzíthetõk a betonhoz.
Betonozáskor célszerû a motortartó lemez rögzítésének megoldására is gondolni, illetve a tápellátásnak gégecsövet behelyezni.
A görgõcsoportok beállítása:
Rendkívül fontos, hogy a két görgõcsoport egymással egy vonalban álljon. Ezt a talpak mellé helyezett egyenes zártszelvény darabbal tudjuk ellenõrizni. Ugyanilyen fontos, hogy a kaput a görgõcsoportok tartsák függõleges helyzetben a felsõ vezetõ görgõ nélkül. Hegesztett talpnál a görgõcsoportok helyzetét alátét lemezekkel lehet pontosan beállítani. Célszerû a görgõket elöször ideiglenesen lehegeszteni, és a kaput felsõ görgõ nélkül végig tolni. Ha a kapu könnyen fut és végig függõlegesen áll, akkor hegesszük csak le véglegesen a talpakat. A felsõ vezetõ görgõk elhelyezhetõk a tervezési segédlet ábráján feltüntetett egyszerû módon, de ennek hátránya, hogy idõvel lekoptatja a kapuról a festéket. Elegánsabb megoldás, ha a kapu felsõ részére egy lefelé fordított U profilt hegesztünk, és ebben vezetjük a felsõ görgõt. Az általunk forgalmazott Ø25mm-es és 35mm-es megvezetõ görgõk a vastelepeken kapható 30x30x2-es és 40x40x2-es U profilokhoz készültek.
|
|
|
|
